Beiträge von malte_pm

Zitat von Matthias_M

(L.L.C2_Elektronik)

muss

(L.L.elec_busbar_main) heißen

Unter {macro:AFR4_frame}

das einfügen

Code

(L.L.elec_busbar_main)
{if}
    (L.L.C2_Elektronik_Laufzeit) (L.S.Timegap) + (S.L.C2_Elektronik_Laufzeit)
{endif}

Dann ganz unten in der AFR4.osc

das einfügen

Code

{macro:GetTime}
l3 60 % trunc (S.L.AFR4_Uhrzeit_sec)
l3 3600 / s3 trunc (S.L.AFR4_Uhrzeit_h)
l3 (L.L.AFR4_Uhrzeit_h) - 60 * trunc (S.L.AFR4_Uhrzeit_min)
l4 1 <=
{if}
(L.L.AFR4_Uhrzeit_h) $IntToStr ":" $+
{endif}

(L.L.AFR4_Uhrzeit_min) 10 <
{if}
"0" (L.L.AFR4_Uhrzeit_min) $IntToStr $+
{else}
(L.L.AFR4_Uhrzeit_min) $IntToStr
{endif}
l4 1 <=
{if}
$+
{endif}
l4 0 >
{if}
":" $+
(L.L.AFR4_Uhrzeit_sec) 10 <
{if}
"0" (L.L.AFR4_Uhrzeit_sec) $IntToStr $+
{else}
(L.L.AFR4_Uhrzeit_sec) $IntToStr
{endif}
$+
{endif}
{end}

Alles anzeigen

aus

Code

    (L.L.Velocity) 0.1 <
      (L.L.C2_Tuer_1_V_open)
      (L.L.C2_Tuer_1_H_open) ||
      (L.L.C2_Tuer_2_V_open) ||
      (L.L.C2_Tuer_3_V_open) || &&

das machen

Code

(L.L.Velocity) 0.1 <
(L.L.door_0) 0.9 >
(L.L.door_1) 0.9 > ||
(L.L.door_2) 0.9 > ||
(L.L.door_5) 0.9 > ||

Innenanzeige_update und C2_Elektronik_Laufzeit in der varlist nachtragen

Dann gibt es noch das Problem mit den Scripttexturen

angenommen sie sehen so aus:

2: AFR4 Uhrzeit Switch-1

[scripttexture]

128

64

3: AFR4 Uhrzeit Switch-2

[scripttexture]

128

64

4: AFR4 Main Screen

[scripttexture]

1024

512

5: AFR4 Main Screen

[scripttexture]

1024

512

Dann muss folgendes angepasst werden:

aus

Code

' Start ST
  4 (S.L.AFR4_Display_ST_ID)

wird

Code

' Start ST
  2 (S.L.AFR4_Display_ST_ID)

aus

Code

' Contra: Es dauert einen Frame, bis der jeweils neue Inhalt angezeigt wird, Grafikbug aber behoben.
  (L.L.AFR4_Display_ST_1)
  {if}
    10 (S.L.AFR4_Display_aktiv)
  {else}
    16 (S.L.AFR4_Display_aktiv)
  {endif}
  (S.L.AFR4_Display_ST_ID)
' Scripttextur initiieren
  (M.L.AFR4_Display_ST_Clear)
  (M.L.AFR4_Display_ST_Init)

Alles anzeigen

wird

Code

' Contra: Es dauert einen Frame, bis der jeweils neue Inhalt angezeigt wird, Grafikbug aber behoben.
  (L.L.AFR4_Display_ST_1)
  {if}
    4 (S.L.AFR4_Display_aktiv)
  {else}
    5 (S.L.AFR4_Display_aktiv)
  {endif}
  (S.L.AFR4_Display_ST_ID)
' Scripttextur initiieren
  (M.L.AFR4_Display_ST_Clear)
  (M.L.AFR4_Display_ST_Init)

Alles anzeigen

aus

Code

' Switch: Schaltet Sichtbarkeit der Scripttexturen um

' Heißt: Die ST, die im letzten Frame gezeichnet wurde, wird nun sichtbar,

' die ST, die in diesem Frame gezeichnet wird, ist unsichtbar.

(L.L.AFR4_Display_ST_ID) 4 =

{if}

1 (S.L.AFR4_Display_Uhrzeit_ST_2)

0 (S.L.AFR4_Display_Uhrzeit_ST_1)

5 (S.L.AFR4_Display_ST_ID)

{else}

1 (S.L.AFR4_Display_Uhrzeit_ST_1)

0 (S.L.AFR4_Display_Uhrzeit_ST_2)

4 (S.L.AFR4_Display_ST_ID)

{endif}

' Uhrzeit im Display neu zeichnen

(M.L.AFR4_Display_Uhrzeit_aktualisieren)

0 (S.L.AFR4_Display_Uhrzeit_letzte_Aktualisierung)

{else}

(L.L.AFR4_Display_Uhrzeit_letzte_Aktualisierung) (L.S.Timegap) + (S.L.AFR4_Display_Uhrzeit_letzte_Aktualisierung)

{endif}

' Display neu zeichnen, wenn Display aktualisiert

(L.L.AFR4_Display_aktualisiert)

{if}

(L.L.AFR4_Display_aktiv) 10 =

{if}

1 (S.L.AFR4_Display_ST_0)

0 (S.L.AFR4_Display_ST_1)

{else}

0 (S.L.AFR4_Display_ST_0)

1 (S.L.AFR4_Display_ST_1)

{endif}

0 (S.L.AFR4_Display_aktualisiert)

{endif}

Alles anzeigen

wird

Code

'     Switch: Schaltet Sichtbarkeit der Scripttexturen um
'     Heißt: Die ST, die im letzten Frame gezeichnet wurde, wird nun sichtbar,
'            die ST, die in diesem Frame gezeichnet wird, ist unsichtbar.
      (L.L.AFR4_Display_ST_ID) 2 =
      {if}
        1 (S.L.AFR4_Display_Uhrzeit_ST_2)
        0 (S.L.AFR4_Display_Uhrzeit_ST_1)
        3 (S.L.AFR4_Display_ST_ID)
      {else}
        1 (S.L.AFR4_Display_Uhrzeit_ST_1)
        0 (S.L.AFR4_Display_Uhrzeit_ST_2)
        2 (S.L.AFR4_Display_ST_ID)
      {endif}
'     Uhrzeit im Display neu zeichnen
      (M.L.AFR4_Display_Uhrzeit_aktualisieren)
      0 (S.L.AFR4_Display_Uhrzeit_letzte_Aktualisierung)
    {else}
      (L.L.AFR4_Display_Uhrzeit_letzte_Aktualisierung) (L.S.Timegap) + (S.L.AFR4_Display_Uhrzeit_letzte_Aktualisierung)
    {endif}
'   Display neu zeichnen, wenn Display aktualisiert
    (L.L.AFR4_Display_aktualisiert)
    {if}
      (L.L.AFR4_Display_aktiv) 4 =
      {if}
        1 (S.L.AFR4_Display_ST_0)
        0 (S.L.AFR4_Display_ST_1)
      {else}
        0 (S.L.AFR4_Display_ST_0)
        1 (S.L.AFR4_Display_ST_1)
      {endif}
      0 (S.L.AFR4_Display_aktualisiert)
    {endif}

Alles anzeigen

Und dann noch Änderungen in der

model.cfg

Code

[mesh]
AFR4\Display_Uhrzeit_ST_1.o3d

[animparent]
AFR4

[visible]
AFR4_Display_Uhrzeit_ST_1
1

[matl]
0

[matl_alpha]
2

[matl_lightmap]
1

[matl_freetex]
AFR4_Uhrzeit_ST_texture

[matl_transmap]
\S:2

[matl_alpha]
2

[viewpoint]
3

[mesh]
AFR4\Display_Uhrzeit_ST_2.o3d

[animparent]
AFR4

[visible]
AFR4_Display_Uhrzeit_ST_2
1

[matl]
0

[matl_alpha]
2

[matl_lightmap]
0.5

[matl_freetex]
AFR4_Uhrzeit_ST_texture

[matl_transmap]
\S:3

[matl_alpha]
2

[viewpoint]
3

[mesh]
AFR4\Display_ST_0.o3d

[animparent]
AFR4

[visible]
AFR4_Display_ST_0
1

[matl]
0

[matl_alpha]
2

[matl_lightmap]
0.5

[matl_freetex]
AFR4_ST_texture

[matl_transmap]
\S:4

[matl_alpha]
2

[viewpoint]
3

[mesh]
AFR4\Display_ST_1.o3d

[animparent]
AFR4

[visible]
AFR4_Display_ST_1
1

[matl]
0

[matl_alpha]
2

[matl_lightmap]
0.5

[matl_freetex]
AFR4_ST_texture

[matl_transmap]
\S:5

[matl_alpha]
2

[viewpoint]
3

[mesh]
AFR4\Display_P.o3d

[animparent]
AFR4

[visible]
AFR4_VS_Display_P
1

[matl]
0

[matl_lightmap]
1

[matl_freetex]
AFR4_Pop_Up_texture

[viewpoint]
3

Alles anzeigen

Dort muss bei

Code

[matl_transmap]
\S:

auch die Zahl der Scripttexture angepasst werden

Warum sich die Zahlen geändert haben, siehst du ja in den Scripttetxuren Da wird dann aus 4 z.B. die 2 weil die Scripttetxure im BRT C2 ne 4 war und bei mir eine 2 usw.

Alles anzeigen

Guten Abend,

Gillt diese Anleitung auch für den WSW C2? oder muss ich bein WSW C2 was anders machen?

Zitat von BerlinBusGroup

Also da stimmt bisschen mehr nicht so richtig, Leider bin ich bei Zugriffsverletzungen raus.

Code

Error:           Zugriffsverletzung bei Adresse 005D4AC5 in Modul 'Omsi.exe'. Lesen von Adresse 000008AF: CV.Calculate - J3 (vehicles\2020er C2 G (Regiobus)\Mercedes-Benz C2 G.bus)

OK, trotzdem danke für deine Hilfe

Vielleicht bekomme ich das mit frn Zugriffsverletzungen in den Griff.

Zitat von BerlinBusGroup

Ich habe die Fehlenden Einträge in die varlist nachgetragen, jedoch sind nicht alle errors verschwunden. Die Elektrik vom Bus lässt sich jetzt auch nicht mehr Starten.

Zitat von BerlinBusGroup

Das ist die gesamte Elec.osc

Der Bus lässt sich jetzt nicht mehr Starten, und in der Logfile sind errors erschienen:

Zitat von BerlinBusGroup

Am einfachsten ist es den Elektronik Eintrag ausm BRT zu nehmen das sieht dann so aus;

Spoiler anzeigen

Code

'##############
'Electricity Script
'##############

'Controls Bus Electicity and tells the systems
'if the busbar is active or not

'(c) 13.06.2009 Marcel Kuhnt
' modified for Hamburg addon Darius Bode 2012

'Script Version: 1.0
'Omsi release: 1.0

'Needs:
'- engine

'Revision History:
'- Marcel Kuhnt        13.06.2009    File Created
'- Rüdiger Hülsmann    23.12.2010    L.L.elec_busbar_avail = 1 by init


'Attention:
'============
'All voltages are measured without units.
'1.0 means 100% of the normal voltage, 0.0 means no voltage.

'--------------------------------------------------------------



{macro:Elec_Init}
'At the beginning, battery has enough voltage:
    1.0 (S.L.elec_V_battery) (L.L.elec_busbar_avail)
{end}

{macro:Elec_Frame}

'If engine's RPM is high enough, generator will become active:

    (L.L.generator_failure) ! (L.L.engine_on) &&
        {if}
            (L.L.engine_n) (C.L.elec_generator_minRPM) > (S.L.elec_V_generator)
        {endif}

'Battery's voltage decrease while main busbar switch is on (but only to zero ;-) )
    (L.L.elec_busbar_main_sw) (L.L.deckenleuchten_dimmed) || (L.L.lights_fahrerlicht) || (L.L.atron_startup_timer) 17 = ||
    {if}
        (L.L.elec_V_battery)
        (L.S.Timegap) (C.L.elec_battery_duration) /
        - 0 max (S.L.elec_V_battery)
    {endif}

'Fast decrease when generator failure and engine running
    (L.L.engine_on) (L.L.generator_failure) &&
        {if}
            (L.L.elec_V_battery)
            (L.S.Timegap) (C.L.elec_battery_duration) 400 / /
            - 0 max (S.L.elec_V_battery)

            (L.L.elec_V_battery) 0 =
                {if}
                    1 (S.L.engine_failure_general)
                {endif}
        {endif}

'But battery's voltage instantly grows up to the level of the generator voltage
    (L.L.generator_failure) !
        {if}
            (L.L.elec_V_battery) (L.L.elec_V_generator) max (S.L.elec_V_battery)
        {endif}

'If the battery voltage is above minimum and there is no electricity failure, the busbar becomes available

    (L.L.elec_V_battery) (C.L.elec_busbar_Vmin) >= (L.L.elec_failure_general) ! &&
    {if}
        1 (S.L.elec_busbar_avail)
    {else}
        0 (S.L.elec_busbar_avail)
    {endif}

'If the battery or generator has voltage and if the switch is on and if there is no electricity failure,
'the main busbar will become active:

    (L.L.elec_busbar_avail)
    (L.L.elec_busbar_main_sw) &&
    (L.L.elec_failure_general) ! &&
    (S.L.elec_busbar_main)


    (S.L.elec_busbar_main)
    (S.L.C2_Elektronik)
    {if}
      (L.L.C2_Elektronik_Laufzeit) 0 =
      {if}
        (T.L.ev_electric_startup)
      {endif}
      (L.L.C2_Elektronik_aus)
      {if}
        0 (S.L.C2_Elektronik_aus)
      {endif}
    {else}
      (L.L.C2_Elektronik_Laufzeit) 0 >
      {if}
        0 (S.L.C2_Elektronik_Laufzeit)
        1 (S.L.C2_Elektronik_aus)
      {endif}
    {endif}
  {endif}
  (L.L.C2_Elektronik)
  {if}
    (L.L.C2_Elektronik_Laufzeit) (L.S.Timegap) +
    (S.L.C2_Elektronik_Laufzeit)
  {endif}

{end}

Alles anzeigen

soll ich diesen einfach am ende der elec.osc eintragen?

Zitat von BerlinBusGroup

Zitat von Malte_regiobus

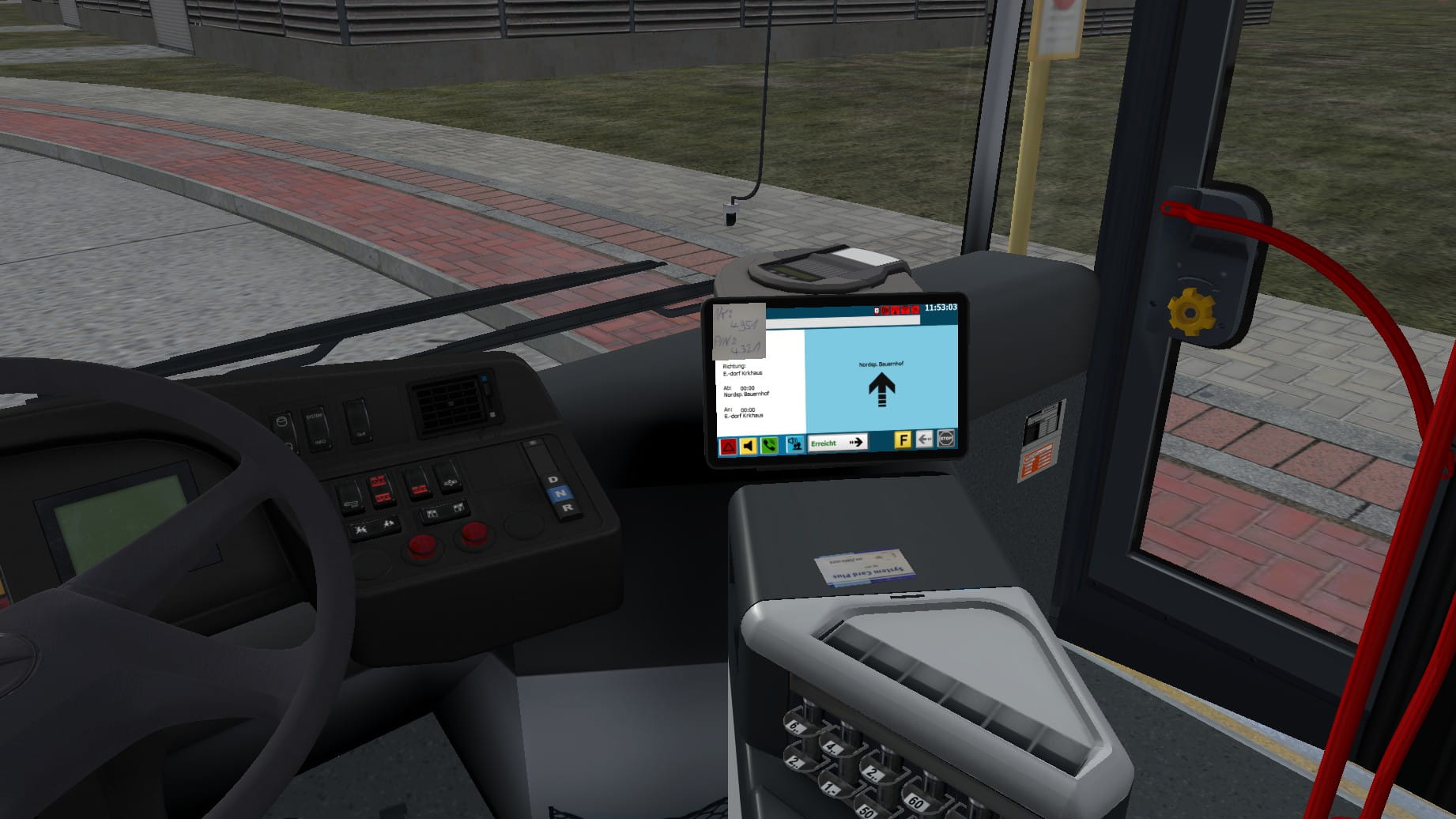

Ich bräuchte Hilfe beim start des AFR4. Ich habe auch das Problem das der AFR4 nicht startet

Alle Script Sachen angepasst, den Elektronik Befehl um geschrieben oder ausm BRT komplett eingebaut in den Wuppertaler und oder sind alle Daueranimationen korrekt?

Ich habe alles gemacht, bis auf den Eintrag in die elec.osc, da ich nicht weiß welchen Teil ich da ändern, bzw eintragen muss.

Zitat von Maddox02

Okay, was ich sagen kann ist, das es auf jeden funzt.

Ich bräuchte Hilfe beim start des AFR4. Ich habe auch das Problem das der AFR4 nicht startet

Zitat von Brandenburger

Beim Speichern in Paint.net dort 24-bit einstellen.

VIELEN DANK

es hat funktioniert

Zitat von Brandenburger

Die Font muss in 24-Bit gespeichert werden. Das fällt mir so als möglicher Fehler ein, ansonsten kann ich nicht hellsehen.

Hallo,

Ich habe noch mal eine Frage dazu, ich weiß leider nicht was damit gemeint ist, bzw wie ich die Font als 24-Bit Speicher.

Zitat von Brandenburger

Die Font muss in 24-Bit gespeichert werden. Das fällt mir so als möglicher Fehler ein, ansonsten kann ich nicht hellsehen.

OK danke für die Antwort, werde es heute Abend noch einmal versuchen, ich werde mich melden wenn es funktioniert hat.

Zitat von Brandenburger

An sich ist das nicht schwer. Du musst die Font-Datei für die Liniennummer finden, bei Krueger bspw. im Script eingetragen.

Dann musst du das Logo in der Font.bmp einfügen, welche bmp-Datei man nehmen muss steht in der Font.oft und dann musst du in der Font.oft einen neuen Buchstaben anlegen. (siehe Wiki, bzgl. Werte)

Einfach mal ausprobieren und testen, ist relativ einfach und selbsterklärend.

Ich habe diese Anleitung befolgt, hat aber irgendwie nicht funktioniert, ich habe das Zeichen in der Font. bmp eingetragen/erstellt und den Befehl in die passende Font.oft eingetragen. Die Matrix hat danach nicht mehr funktioniert, also nicht mehr vernünftig geschildert.

Ich bitte um Hilfe
