Beiträge von Neoplan VEST

Zitat von Manuel

Woran liegt das denn, wenn das Programm doch den selben Datensatz sendet?

Manche Innenanzeige brauchen nun mal mehr Telegramme als es überhaupt darstellen tut.

Das kann z.B. DS001, DS001a, DS003a, DS021 sein.

Ich hatte mal eine Lawo Innenanzeige umprogrammiert, da es die Haltestelle erst angezeigt hat nachdem eine Linie gesendet wurde. Die Linie wurde jedoch nie dargestellt.

Es gab aber auch Fälle wo der IBIS Antwortbus ebenfalls benötigt wurde. Häufig bei LVA.

Hier würde ich mit WinIBIS oder IBISutility experimentieren.

Zitat von hans-johnson

Ich frage mich, ob es möglich wäre, über eine „OMSI2IBIS“-Schnittstelle OMSI so zu verbinden, dass OMSI diesen Online-Ansagesimulator steuert

In der Theorie würde es gehen.

Es gab mal ein Plugin in dem das Handy als IBIS Gerät umfunktioniert wurde und via Internet mit dem PC verbunden wurde.

Oder man schreibt gleich ein Plugin der die nächste Haltestelle an dein Onlinelösung senden tut und diesen dann visuell und akustisch ausgibt.

Zitat von Marci1993

Jedoch ist dieser Datensatz leider nicht vorhanden

Könnte vielleicht daran liegen das der DS3a ein Zieltextdatensatz gibt in verschiedene Varianten.

Was nützt dir das es den zA4 Version sendet aber deine Anzeige zA7 braucht?

Je nach Hersteller kann es sehr penibel sein das der Datensatz stimmen muss.

Theoretisch ließe sich das ja einrichten, aber man muss damit Leben das längere Haltestellenname abgeschnitten werden.

Zitat von MeoBus

Sorry hab mich verschrieben, meinte beim UL habe ich das Problem das kein Gang eingelegt wird. Beim LE aus dem das Script stammt (da in echt identische Motor/Getriebe) funktioniert es einwandfrei.

Ich hab schon verstanden wie Du das meintest.

Zitat von Wagen122

Aber nur weil die Busse in echt nahezu identisch sind, heißt das nicht, dass dies auch in OMSI der Fall ist. Der LE ist - für OMSI-Verhältnisse - Recht speziell aufgebaut, hier sind Getriebe und Motor meine ich in einem Script vereint (so hab ich's zumindest noch im Kopf bzw. der Intouro vom selben Entwickler hatte das). Da sind auf der technischen Ebene in OMSI der Citaro von alTerr und der Standard-NL ähnlicher als die beiden Setras. Wichtig ist immer, dass die Variablen der beiden Scripts zueinander. Wenn das Motor bspw. Drehzahl in Variable XY speichert, das Getriebe den Wert in YX erwartet, funktionierts nicht.

Genau und da liegt der Knackpunkt dieses herauszufinden und anzupassen.

Zitat von MeoBus

damit lässt sich der Gang ja dann evtl. einlegen

Daran wird es nicht liegen.

Die Tasten sind lediglich Objekte die einen Funktion auslösen tut beim anklicken als wenn man auf der Tastatur drücken würdest.

Wenn schon mit der Tastatur nicht funktioniert dann werden die Objekte ebenfalls nicht funktionieren.

Zitat von MeoBus

Ich habe bei den Scripts des S415 LE leider noch das Problem, dass kein Gang eingelegt wird

Ja das Problem habe ich ebenfalls.

Dazu spuckt er auch Fehler aus ohne nennenswerte Details wodurch es ausgelöst wurde.

Müsste ich also näher begutachten woran es liegt oder gleich das DLC neu installieren.

In der Main Dateien für den Userfahrzeug und KI gibt es ebenfalls Getriebe Parameter die angepasst werden sollten.

Die Engine_manual.osc verwendet ebenfalls Getriebe Variablen.

Man sollte also dort und im Getriebescript nochmals nachschauen was da so alles angepasst werden musst.

Zwar gabs diesbezüglich kein Fehlereintrag im Logfile, aber man kennt Omsi.

Außerdem darf man nicht vergessen das die Ganganzeige im Display ebenfalls angepasst werden musst.

Dafür ist nämlich der String S415_gear da.

Entsprechend musst dies in der LE Script berücksichtigt werden.

So, nachdem mein letzter Beitrag hier fast ein Monat her will ich die heutige Ergebnisse in Sache Objekt zeigen.

In erster Linie geht es darum den Schaltknüppel und den dazugehörigen Schaltsack zu entfernen. -> Erledigt

Danach ging es an der Bearbeitung der Platte. Erstmal den Rahmen entfernt und danach das Loch gefüllt. -> Erledigt

Im Object Mode sieht man gut das die Platte nicht Flach ist sondern leicht gewölbt:

Hier im Bild sehen wir den ersten Ergebnis im Spiel.

Fehlt nur noch das passende Getriebescript dazu.

Im Blender schaut es folgendermaßen aus:

Interessant ist auch, dass die Platte im Doppelpack gibt.

Erst dachte ich für LOD, aber leider ist das nicht so.

Auch einige Piktogramme sowie der Höhenangabe und den Hinweis mit 1. Gang anfahren gibt es im Doppelpack und das ohne Unterschiede in der Darstellung.

Da hat man mit dem Mod die Chance dies nachzubessern.

Ob es dadurch eine spürbare Auswirkung hat? Denke mal nicht.

Verwendet wurden die ZF Gangwahltaster aus den S41X LE Business Series DLC.

Hierbei sollte abgeklärt werden, da ich nicht genau weiß ob es so in abgeänderter Form mitgeliefert werden darf.

Das waren die erste Einblicke.

Bevor ich die Anpassungen auf die andere Modelle übertrage warte ich erstmal das Feedback ab.

Vielleicht hab ich da was übersehen oder es wirkt zu über-/unterdimensioniert.

Zitat von MeoBus

wie sieht es denn mit den Blenderarbeiten aus? Bekommst du es hin, die Gangwahltaster des S 415 LE einzubauen?

Dies hinbekommen könnte ich es, aber aktuell noch keine Zeit dafür gefunden.

Ich persönlich tendiere lieber die Wahltastern neu zu modellieren um die ganzen Daueranimation zu ersparen.

Dafür könnte könnte man die Texturen aus den LE verwenden sofern keine Eigene Texturen vorhanden sind.

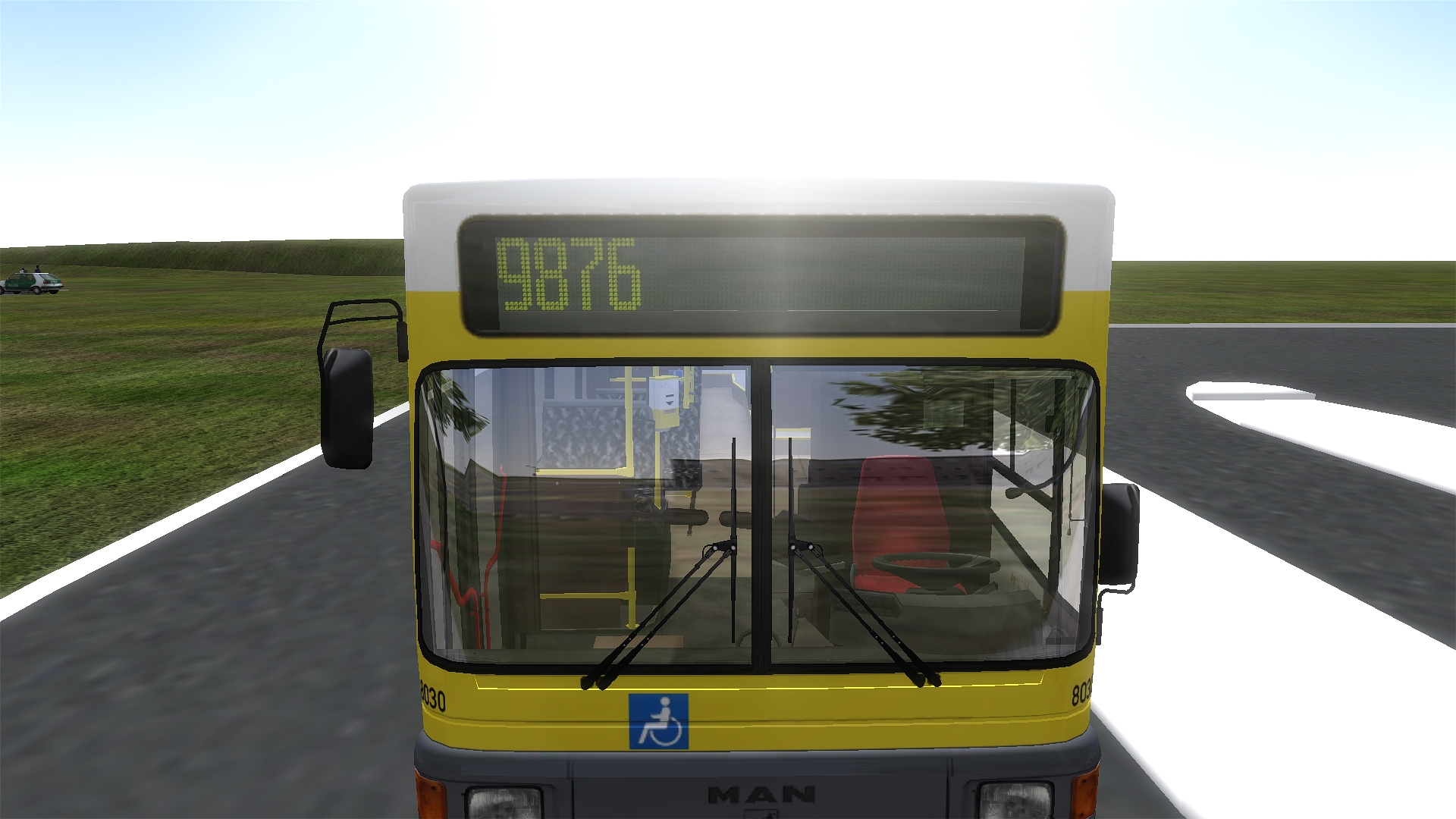

Wurde das Font auch als 24-Bit abgespeichert?

Du mappst die erwähnte Textur auf das Textfeld.

Wichtig ist auch der Zahl unterhalb der Textur.

Man kann mehrere Objekte für eine O3D auswählen die auch die gleiche Textur haben.

Mit der Nummer wählt man quasi dieses Objekt aus wofür die TextTextur verwendet werden soll.

Ein gutes Beispiel ist zum Beispiel dieser Eintrag:

[mesh]
wagennummer.o3d

[matl]
0

[useTextTexture]
46

[matl_alpha]
2

[matl_texadress_clamp]

[matl]
1

[useTextTexture]
0

[matl_alpha]
2

[matl_texadress_clamp]

[mesh]
kennzeichen.o3d

[matl]
0

[useTextTexture]
1

[matl_alpha]
2

[matl_texadress_clamp]

Well also eine 8 nicht existiert weil es nur 4 Objekte beinhaltet, kann es schon mal zur eine Fehldarstellung kommen.

Eine andere Texturname eintragen ohne das Objekt entsprechend anzupassen ist schwierig.

Die Textfelder werden in der Regel transparent dargestellt sobald die beschriftet werden.

Zitat von fastlars

Ok, in der Beschreibung ist der Entschlüsselungscode dabei, aber wo und wann gebe ich diesen ein?

Zum Beispiel dann wenn er es fordert?

Motor sowie Getriebe Script arbeiten schon miteinander zusammen und sollte aufeinander abgestimmt sein.

Logfile könnte vielleicht auch weiterhelfen.

Zitat von MeoBus

Dürften auch von den Maßen her identisch sein, da ja aus der selben Fahrzeugfamilie.

Könnte man also nicht die ganze Platte (incl. Gangwahltaster und Türtasten) vom S 415 LE nehmen?

Oder passt es in Omsi nicht ganz, da die Busse vom verschiedenen Erstellern sind und daher leicht unterschiedliche Abmessungen haben?

Im RL würde das sicher gehen. ...

Wenn das 2 verschiedene Ersteller sind kann man von ausgehen das die Maßen, Winkeln unterschiedlich ausfallen werden und somit optisch nicht in das andere passen könnte.

Zitat von MeoBus

Hi,

Ich hab mal einfach Testweise das Automatikgetriebe script inklusive varlist und constfile vom S415 LE übernommen und in der Busdatei statt dem manuellen Getriebescript eingetragen. Wie erwartet lädt der Bus so gar nicht mehr. Beim S415 LE haben aber auch die Automatik und Schaltvarianten andere Main.osc.

Was müsste man da ändern dass es funktioniert, oder geht das so überhaupt nicht?

Danke schonmal für Tipps.

Alles anzeigen

Erstmal wäre zu Wissen was in der Logfile steht.

Wenn er irgendein Frame, Init in der Main Datei vermisst musst dieser auch nachgetragen werden.

Zitat von MeoBus

Ich wäre mir nicht sicher ob da ein Loch drunter ist. Der Schalthebel kann doch auch einfach auf der Platte montiert sein, macht in OMSI ja keinen Unterschied und ist zB bei den Matrixsteuergeräten ja auch so, um die eben auch einfach löschen zu können.

Abgesehen davon das IREgio612 ein Bild aus Blender gezeigt hat musst es dennoch einen Loch geben, weil es sonst den "Sack" vom Schaltknauf hindere.

Die markierte Fläche würde man im Spiel dann sehen wäre es komplett vollflächig.

Mit Farbe ist sicherlich einfacher zu erkennen.

Mit Loch:

Jetzt kann man selber entscheiden was besser ausschaut.

Matrix Steuergerät bedarf keine genauere Ausmodellierung.

Da reicht die Vorderseite vom Steuergerät umzusetzen und bisher kenne ich niemanden, der ein Matrix Steuergerät komplett aus modelliert verbauen tut. Macht auch keinen Sinn wenn man nur 10% gesehen wird.

Zitat von MeoBus

Wie man das genau aufteilt wäre ja am besten zu besprechen wenn man 1-2 andere Modder gefunden hat und sich abspricht, wer was gut kann und Erfahrungen damit hat.

Wie gesagt, Blender Technisch kann ich hier und da unterstützen, aber auch nur wenn von der andere Seite auch Mitarbeit betrieben wird

Zitat von MeoBus

ist es ja scheinbar doch möglich in den S 415 UL von Pedro ein Automatikgetriebe einzubauen

Grundsätzlich ist das in jedem Fahrzeug möglich.

Zitat von MeoBus

Leider habe ich insbesondere vom Thema Blender und modellieren keine Ahnung

Unter anderen ich schon

Und bevor es abgehoben anhört: Man kann das auch erlernen wenn man die Lust dazu hat.

Das modellieren ist wesentlich einfacher als jetzt scripten in meiner Sichtweise.

Zitat von MeoBus

Schade, ich dachte das Interesse an einer solchen Version wäre hoch, wenn man die anderen Threads betrachtet.

Ist es auch, aber man darf nicht Vergessen das nicht jeder mit 3D-Modelling, Scripten, Sound etc. auskennen tut.

Außerdem bedarf es auch Zeit und gute Kommunikation.

Zudem braucht man auch Bilder, Maße mit der man arbeiten kann.

Ja das ist natürlich möglich.

Dazu musst in der Wiper.osc sowie Wiper_constfile.txt Einträge hinzugefügt werden:

    (L.L.wiperrun) 1 pi * >
    {if}
        (L.L.wiperpos) (F.L.wiperpos_pos_inv) (S.L.wiperpos)
    {else}
        (L.L.wiperpos) (F.L.wiperpos_pos) (S.L.wiperpos)
    {endif}

Dies wird über ' Wischer schnell eingefügt.

In der Constfile kommt diese Kurven Eintrag ganz am Ende (Spielt eigentlich auch keine Rolle wo genau es eingefügt werden soll):

[newcurve]
wiperpos_pos

[pnt]
0
0

[pnt]
0.95
1.04

[pnt]
1
1

[newcurve]
wiperpos_pos_inv

[pnt]
0
0

[pnt]
0.05
-0.04

[pnt]
1
1

Hier nochmal Übersicht welche Werte für was stehen:

[newcurve]
wiperpos_pos

[pnt]
0 <- Position (AUS-Position)
0 <- Tatsächliche Position

[pnt]
0.95 <- Position (vor Endanschlag)
1.04 <- Den Wischer etwas über den Endbereich "abfedern"

[pnt]
1 <- Endbereich
1 <- Tatsächliche Position

[newcurve]
wiperpos_pos_inv

[pnt]
0
0

[pnt]
0.05 <- Kurz vor AUS-Position
-0.04 <- Etwas über den AUS-Position abfedern

[pnt]
1
1

Zitat von manfan

wo finde ich die tasten Belegung und wie heiß die

---

hab jetzt geguckt nirgendswo ist was mit Stadionschalter oder Zentrale Tür öffnen

Wir können nicht hellsehen:

Welches Fahrzeug sollte diese Funktion haben?

Und aus Erfahrung kann ich sagen das für den Citaro verschiedene Halterungen gab für den Matrix Kasten.

Dafür das die Matrix quasi "Gerade" verbaut sein sollte müsste man dies auch im Innenraum sehen können, müssen je nachdem welche Stärke so ein Zielanzeiger hat.

Aber: Die Drecktextur müsste eine Textur mit Alphakanal sein.

In der Theorie müsste es also ausreichen die Drecktextur aus der Drecktextur-Datei zu entfernen und die Auflösung auf 1x1px zu reduzieren.

So die Theorie. In der Praxis jedoch nicht ausprobiert.

Außerdem hat ein Wartungszustand nix mit Dreck zu tun.

Dreck vielleicht im Motorraum oder auf Getriebe, aber optische Pflege hat es keinen Einfluss.

Eher so im Bereich, Elektrik, Motor.

Eigentlich sind auch die alten Tutorials zumindest für den IBIS-2 noch gut zu benutzen.

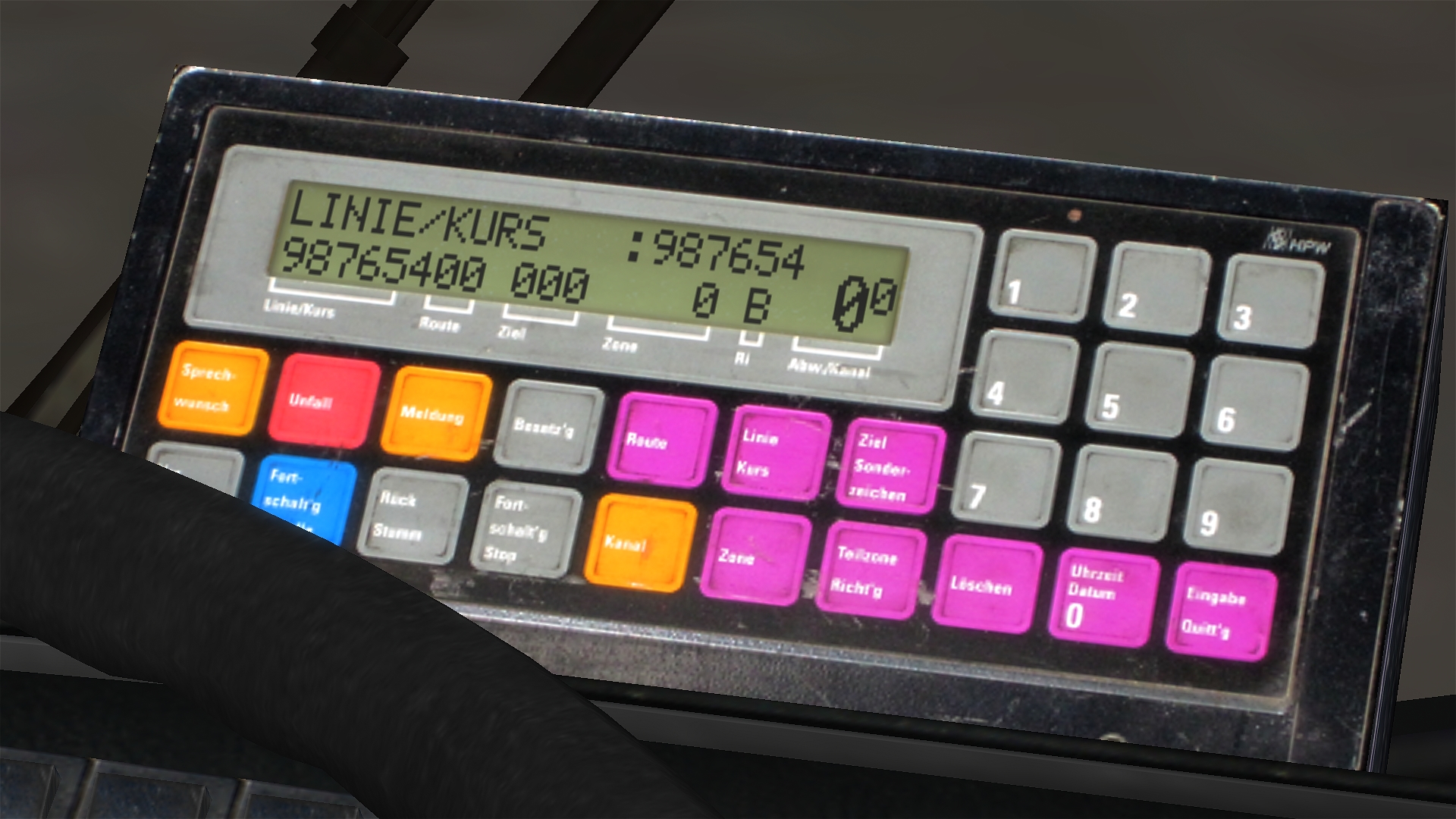

Im IBIS-2.osc folgende Sachen anpassen:

'----------------
'Display-Darstellung:

        (L.L.IBIS_mode) 1 =
        {if}
            "LINIE/KURS    :"
            (L.L.IBIS_input_count) 0 =
            {if}
                (L.$.IBIS_Complex_Line) $+
            {else}
                " " 5 (L.L.IBIS_input_count) - $* $+ (L.L.IBIS_input) "0" (L.L.IBIS_input_count) $IntToStr $+ $IntToStrEnh $+
            {endif}
        {else}

1x Leerzeichen entfernen bei LINIE/KURS entfernen.

Bei " " 5 (L.L.IBIS_input_count) - $* $+ die 5 in ein 6 umschreiben.

{macro:IBIS_Zahlentasten}
    s0
    (L.L.elec_busbar_main) (C.L.elec_busbar_minV) >
    {if}
        (L.L.IBIS_mode) 1 = (L.L.IBIS_input_count) 5 < &&

Hier ändern wir die 5 ebenfalls in 6 um.

{macro:IBIS_SetComplexLineString}
'Linie/Kurs:
    (L.L.IBIS_LinieKurs) s0 0 = !
    {if}
        l0 "03" $IntToStrEnh
    {else}
        "   "
    {endif}

Und passen dies so um:

{macro:IBIS_SetComplexLineString}
'Linie/Kurs:
    (L.L.IBIS_LinieKurs) s0 0 = !
    {if}
        l0 "04" $IntToStrEnh
    {else}
        "    "
    {endif}

Damit in der untere Displayhälfte die Darstellung nicht komplett aus der Ruder läuft wird diese Zeile

'Linie/Kurs:
        (L.$.IBIS_Complex_Line) $+ " " $+
'Route:

das "" $+ entfernt.

'Linie/Kurs:
        (L.$.IBIS_Complex_Line) $+
'Route:

Ganze abspeichern.

Aber vorher Sicherungskopie machen bevor man die Datei abändert!

Zitat von Morpheus

Voith-DIWA.NXT ist ebenfalls in der Mache und wird demnächst für den MAN NLC als erstes beretigestellt. 7 Gänge hat das gute Teil, komplett geräuschlos, wie ein EcoLife

Da bin ich mal gespannt wie es sich verhält.

Die hier im C2 verbauten NXT Getriebe sollen wohl nicht optimal sein.

Zwischen 5-7 / 6-7 Gang dauert der Schaltzeit ca. 3-4 Sekunden.

Trotz Techniker von Voith konnten die lange Schaltzeit nicht verkürzt werden.

Meisten ist es über Script definiert auf welcher Stringname welche Haltestelle, Linie etc. steht.

Dabei einfach den Stringname aus der Texttexture Eintrag kopieren und einfach mal im Script danach suchen lassen

[texttexture_enh]IBIS_lcd_stop1 <- Stringname
BVG_TFT_Normal

Über die Schriftposition wird wieder in der Texttexture eingestellt.

Genauer gesagt beim [texttexture_enh].

[texttexture_enh]    Enhanced version of [texttexture] with orientation and grid
{stringvar}
{fontname}
{width}
{height}
{fullcolor}        Monochrome with usercolor (see below, 0) or fullcolor (1)
{R}
{G}
{B}
{orientation}        0 = centered, 1 = left, 2 = right, 3 = best centered over spacing, 4 = centered over spacing, case of doubt left, 5 = centered over spacing, case of doubt right
{grid}            Everytime aligned to grid with pixels {grid}. Else use "1" or "0".

Zitat von Der Leon.

Wie genau sehen die Textfelder denn in Blender aus?

Die Frage hast Du dir selbst beantwortet...

Zitat von Der Leon.

die stumpfen Flächen die jeweils ,,über" den TFT platziert sind?
